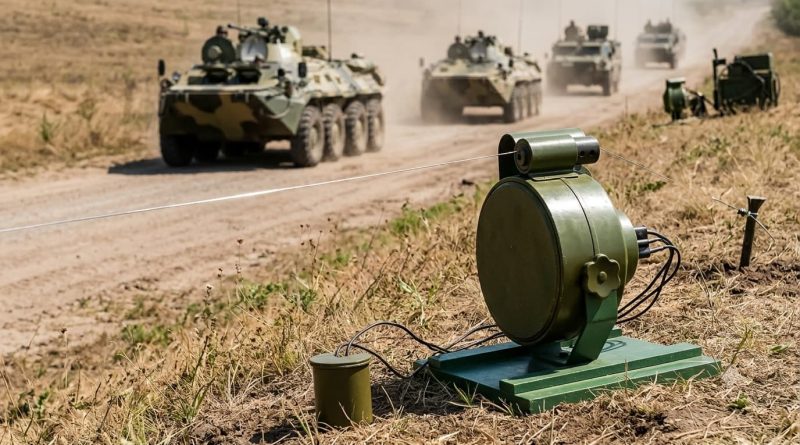

Що таке протитанкова протибортова міна ТМ-83 та як вона влаштована

Міна ТМ-83 – протитанкова протибортова міна радянської розробки, призначена для ураження гусеничної та колісної техніки противника через пробиття бортової броні. Від більшості протитанкових мін вона відрізняється принципово іншою логікою ураження: не знизу через днище, а збоку – через борт. Корпус виготовлений зі сталі, забарвлюється в темно-зелений або оливково-зелений колір. Маркування наноситься чорними літерами безпосередньо на корпус.

Маркування містить три блоки інформації.

1. Шифр самої міни ТМ-83.
2. Шифр заводу-виробника, номер партії та рік виготовлення відповідно (конкретні цифри варіюються) – наприклад, 80-5-85.
3. Шифр спорядження, що вказує на тип і склад вибухової речовини – ТГ-40.

Знання маркування дозволяє сапером швидко ідентифікувати боєприпас і правильно визначити порядок дій.

Ключовим елементом конструкції є кумулятивна виїмка з мідною обкладкою. Саме вона формує ударне ядро (УЯ) – компактний елемент із розплавленого металу, що летить у напрямку цілі з надзвуковою швидкістю. На відміну від кумулятивного струменя, ударне ядро зберігає ефективність на значній відстані від точки вибуху. Це і є головна конструктивна перевага міни ТМ-83 перед іншими типами протитанкових мін.

Як виглядає міна ТМ-83 зовні та що входить до комплекту

Як виглядає міна ТМ-83 – питання практичне: розпізнати боєприпас на місцевості означає вчасно оцінити загрозу. Міна має прямокутний металевий корпус із розмірами 455 × 377 × 440 мм і масою 28,1 кг. На передній панелі розміщені кумулятивна виїмка та інфрачервоний датчик цілі. Візир для наведення розміщений на верхній частині корпусу. У бойовому положенні міна орієнтована кумулятивною частиною в бік очікуваного маршруту руху техніки противника.

Що входить в комплект міни ТМ-83

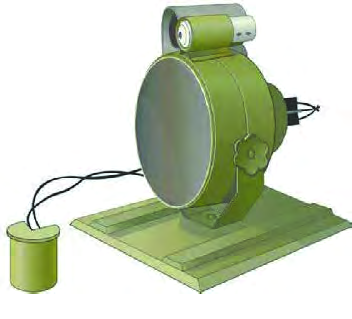

До комплекту міни ТМ-83 входять кілька складових. Основа для встановлення – укупорочний ящик або його кришка, що слугують опорою на ґрунті. Захисний чохол закриває корпус від погодних впливів, залишаючи відкритими лише ІЧ-датчик та кумулятивну виїмку. Міни випуску до 1984 року додатково комплектувалися інфрачервоним електричним ліхтарем та відбиваючим дзеркалом – для підсилення ІЧ-сигналу при виявленні цілі. У керованому варіанті до комплекту додається 100-метрова провідна лінія та пульт управління від міни МЗУ.

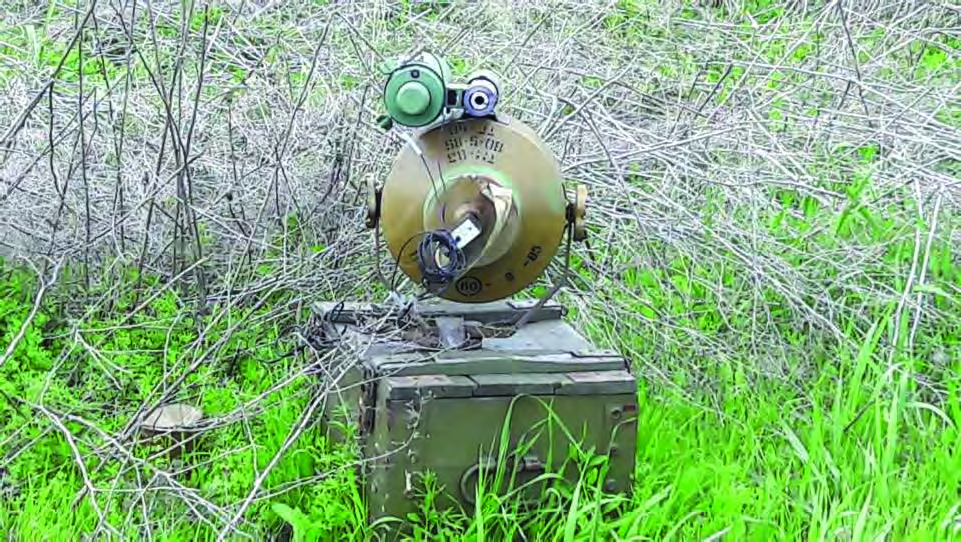

Зовнішній вигляд міни ТМ-83 на місцевості може суттєво відрізнятися від «еталонного»: встановлена міна накривається чохлом, частково маскується підручними матеріалами – гілками, ґрунтом, травою. Єдине, що залишається відкритим у будь-якому варіанті встановлення, – це ІЧ-датчик та кумулятивна виїмка, орієнтовані у бік маршруту. Саме ця обставина є ключем до виявлення: при уважному огляді узбіч маршруту можна помітити характерну конфігурацію відкритих елементів, спрямованих в один бік.

Принцип дії міни ТМ-83: від виявлення цілі до ураження

Принцип дії міни ТМ-83 базується на двоступеневій системі виявлення цілі та формуванні ударного ядра в момент підриву. Це не проста натискна міна з механічним підривником – це автономний засіб ураження з власною логікою активації. Саме тому вона являє особливу небезпеку: спрацьовує без будь-якого фізичного контакту з ціллю, а момент підриву визначається електронікою, а не механікою.

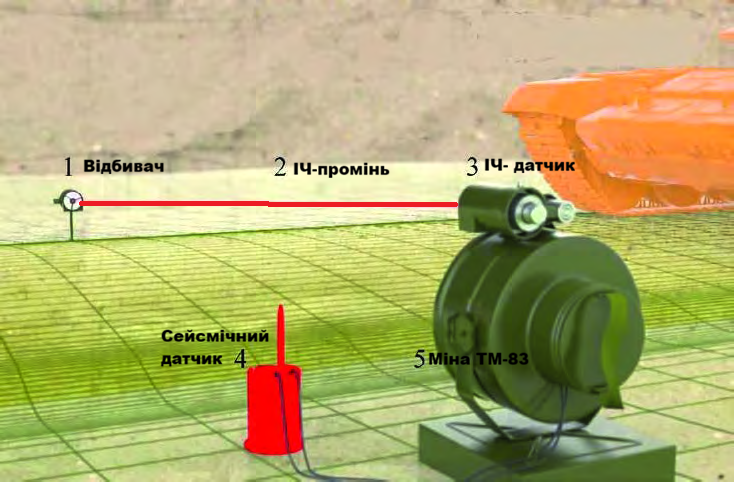

Система датчиків складається з двох елементів, що працюють послідовно.

1. Сейсмічний датчик – постійно аналізує вібрації ґрунту. Він здатний фіксувати наближення бронетехніки на відстані 200–250 метрів по танку. У звичайному стані міна перебуває в режимі очікування – сейсмічний датчик активний, а інфрачервоний вимкнений. Такий режим суттєво зменшує споживання енергії батарей, що подовжує термін бойової роботи до 30 діб і більше.
2. Коли сейсмічний датчик фіксує характерну вібрацію від бронетехніки, він передає команду на активацію інфрачервоного (ІЧ) датчика цілі. ІЧ-датчик реєструє теплове випромінювання двигуна та ходової частини машини. Дальність його ефективної роботи – 90–120 метрів по танку. Як тільки ціль потрапляє в поле зору ІЧ-датчика, він видає команду на запобіжно-виконавчий механізм (ЗВМ), який ініціює підрив заряду. Якщо ціль не потрапила в зону виявлення ІЧ-датчика протягом 3 хвилин – міна автоматично повертається в режим очікування.

Формування ударного ядра та механізм ураження броні

У момент вибуху заряду масою 9,6 кг (вибухова речовина ТГ 40/60) енергія детонації концентрується на мідній обкладці кумулятивної виїмки. Під дією вибухової хвилі мідь формує компактний елемент – ударне ядро (УЯ). Воно летить у напрямку цілі зі швидкістю кількох кілометрів за секунду. На відстані від 5 до 50 метрів ударне ядро здатне пробити броню завтовшки до 100 мм, утворюючи в ній отвір діаметром 80 мм.

Проникнення ударного ядра всередину бойової машини спричиняє комплексне ураження.

1. Краплі розплавленої броні розлітаються по внутрішньому об’єму і уражають екіпаж та обладнання.
2. Усередині замкненого об’єму різко зростає тиск і температура, що само по собі є летальним фактором.
3. Висока температура ядра та розжарені частинки броні ініціюють займання пального, мастил та інших горючих матеріалів усередині машини. У багатьох задокументованих випадках наслідком проникнення ударного ядра є пожежа, а в окремих – детонація боєкомплекту.

Порівняно з кумулятивним струменем, ударне ядро має принципову тактичну перевагу – воно ефективне на значній відстані від точки вибуху. Кумулятивний струмінь розсіюється вже на кількох метрах, тоді як ударне ядро зберігає ефективність на всій дистанції від 5 до 50 м. Саме тому протибортова міна ТМ-83 може розміщуватися не безпосередньо на маршруті, а значно осторонь від нього – що критично ускладнює її виявлення.

Тактико-технічні характеристики міни ТМ-83

Перед тим як розглядати тактичне застосування протитанкових протибортових мін, важливо чітко розуміти їх технічні параметри. Саме вони визначають можливості та обмеження зброї, а отже – і тактику дій під час виявлення чи знешкодження. Наведена нижче таблиця містить повний перелік характеристик міни ТМ-83 відповідно до штатної технічної документації.

Технічні параметри міни ТМ-83 формують конкретний профіль загрози: висока бронепробивність, значна дистанція ураження, тривалий термін автономної роботи. Разом з тим вони ж окреслюють умови, за яких міна втрачає ефективність, – і саме ці умови слід враховувати під час планування маршрутів і організації протимінного захисту колон.

Варіанти встановлення та бойове застосування міни ТМ-83

Тактика застосування протитанкових протибортових мін базується на ключовій перевазі цього класу боєприпасів – можливості вражати техніку без розміщення міни безпосередньо на маршруті. Це докорінно відрізняє міни ТМ-83 від натискних протитанкових мін і формує окрему тактичну логіку їх застосування та виявлення. Розуміння обох варіантів встановлення міни – керованого та некерованого – є необхідним для будь-якого фахівця, що працює в зоні можливого мінування. Алгоритм встановлення протибортової міни ТМ-83 наступний:

1. Перед встановленням міни розрахунок із двох осіб визначає позицію з урахуванням очікуваного напрямку руху техніки, рельєфу місцевості та сектору ураження.
2. За допомогою вбудованого візира міна орієнтується на точку прицілювання – місце на маршруті, де борт машини буде максимально відкритий.

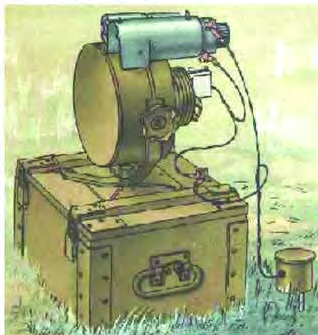

3. Міна встановлюється на укупорочний ящик або його кришку як основу, після чого накривається захисним чохлом.

На весь процес – від розпакування до готовності до бою – відводиться 15–20 хвилин.

Некерований (автономний) варіант встановлення міни ТМ-83

У некерованому варіанті міна ТМ-83 після зняття чеки запобіжно-виконавчого механізму переводиться у бойове положення самостійно – через 1–30 хвилин. З цього моменту вона повністю автономна і реагує на цілі відповідно до показань власних датчиків. Жодного зовнішнього управління в цьому режимі не передбачено, тому підрозділ, що встановив міну, має завчасно залишити зону дії сейсмічного датчика – тобто відійти не менш як на 200–250 метрів.

Встановлена в автономному режимі міна ТМ-83 вважається такою, що не підлягає знешкодженню та вилученню. Причина – надвисока чутливість сейсмічного датчика. Наближення людини до міни з будь-якого боку ближче ніж на 10 метрів може спровокувати активацію ІЧ-датчика, який зреагує на теплове випромінювання тіла. У такому разі міна підривається. Єдиний спосіб нейтралізувати міну ТМ-83 в некерованому варіанті – ураження корпусу вогнем великокаліберного кулемету з безпечної дистанції.

Альтернативний підваріант некерованого режиму – встановлення міни ТМ-83 з детонатором МВЄ-72 або МВЄ-НС. У цьому випадку сейсмічний датчик, ІЧ-датчик та ЗВМ не використовуються взагалі. Замість них задіюється обривний датчик цілі відповідного детонатора. Накольний механізм детонатора накручується на запал МД-5М. У такому варіанті логіка встановлення міни ТМ-83 аналогічна логіці міни ТМ-73 – тобто підрив відбувається при механічному обриві дроту, натягнутого поперек маршруту. Довжина обривного датчика МВЄ-72 становить 60 м, чутливість – 0,3–0,4 кг зусилля.

Керований варіант встановлення міни ТМ-83

Керований варіант передбачає підключення міни до пульту управління міни МЗУ за допомогою провідної лінії завдовжки до 100 метрів. Це дозволяє оператору дистанційно переводити міну між двома режимами: безпечним (запобіжним) та режимом очікування цілі. У безпечному режимі міна ТМ-83 є витягуваною та знешкоджуваною – це принципова відмінність від некерованого варіанту. Саме тому керований варіант застосовується там, де передбачається подальше проходження власних підрозділів або є потреба знімати загородження.

У керованому варіанті переведення міни ТМ-83 у бойове положення відбувається не автоматично, а за командою оператора з пульту – протягом не більше 30 хвилин після зняття чеки ЗВМ. Це дає тактичну гнучкість: міна може тривалий час перебувати в безпечному режимі і активуватися лише тоді, коли противник вже увійшов у зону ураження. Такий підхід значно ускладнює організацію ним протимінної розвідки.

Важливо розуміти, що незалежно від варіанту встановлення міни, самоліквідатором вона не споряджається і немає елементів невитягування у штатній конфігурації. Однак нормативна документація допускає застосування мін-сюрпризів МС-3 або МС-4 як додаткового засобу захисту міни ТМ-83 від знешкодження. Це суттєво ускладнює роботу саперів навіть у тих випадках, коли міна формально перебуває в керованому варіанті.

Типові місця застосування та тактичні обмеження

Протитанкова, протибортова міна ТМ-83 застосовується насамперед у місцях, де об’їзд маршруту для бронетехніки неможливий або практично виключений. До таких місць відносяться:

• Вузли загороджень у населених пунктах – вулиці, двори, проїзди між будівлями, де ширина проїзду обмежена і техніка змушена рухатися чітко визначеним шляхом. Міна встановлюється збоку від маршруту – у підвалах, за парканами, у нішах будівель – з орієнтацією кумулятивної частини на вісь руху.
• Гірські дороги та перевали – вузькі ділянки серпантинів, де борт машини відкритий на тривалому відрізку маршруту. Особливість гірського рельєфу дозволяє розміщувати міну на схилі вище або нижче рівня дороги з ефективним кутом ураження.
• Дефіле (вузькі проходи між перешкодами – водними об’єктами, ярами, лісовими масивами) – місця, де колона вимушено скорочує швидкість і рухається впритул одна за одною. Це підвищує ймовірність попадання в зону дії датчиків.
• Мости та переправи – підходи до них та виїзди з них, де техніка рухається по фіксованій траєкторії. Міна ТМ-83 може встановлюватися на берегових укосах або опорах мосту.
• Виїзди з районів зосередження – точки, де колони формуються і виходять на маршрут у визначеному порядку, а борти машин послідовно потрапляють у сектор ураження.

Після цього переліку важливо розуміти зворотній бік: саме характерність таких місць дозволяє досвідченим саперам передбачити ймовірне розміщення протибортових мін та організувати цілеспрямований пошук. Якщо ж місцевість відкрита і міну ТМ-83 встановлено у нетиповому місці – її виявлення ускладнюється суттєво, оскільки датчики й корпус перебувають далеко від осі маршруту.

На ефективність роботи міни ТМ-83 впливають і метеорологічні умови. ІЧ-датчик втрачає здатність виявляти цілі в умовах густого туману, сильного снігопаду, зливи або задимленості повітря з видимістю менше 50 метрів. Запиленість від руху колони також може тимчасово блокувати роботу датчика. Ці обмеження можуть використовуватися тактично – організація руху бронетехніки в умовах обмеженої видимості або з застосуванням димових завіс знижує ефективність мін ТМ-83 з автономними датчиками.

Виявлення та протидія міні ТМ-83

Виявлення протитанкової протибортової міни ТМ-83 – завдання якісно інше, ніж пошук звичайних протитанкових або протипіхотних мін. Натискні міни шукають на полотні дороги та прилеглих ділянках у зоні кількох метрів. Міни ТМ-83 розміщуються осторонь від маршруту на відстані до 50 метрів – тому стандартний пошук на маршруті є недостатнім. Це вимагає від сапера принципово іншого підходу: не тільки перевірки полотна дороги, а й огляду узбіч у широкій смузі з обох боків маршруту.

Ефективне виявлення мін ТМ-83 потребує системного підходу. Насамперед – аналіз місцевості на предмет тактично вигідних позицій для встановлення: звужень маршруту, підвищень рельєфу, укриттів, що забезпечують маскування та прямий сектор обстрілу на вісь руху. Такий аналіз виконується на картах ще до виходу на маршрут – і дозволяє визначити пріоритетні ділянки для ретельного огляду.

Ознаки можливого встановлення міни ТМ-83 на місцевості

Безпосередній огляд узбіч маршруту спрямований на виявлення характерних ознак присутності міни ТМ-83. Досвідчений сапер враховує сукупність ознак, жодна з яких окремо не є однозначним підтвердженням – але їх поєднання дає достатньо підстав для детального обстеження:

• Порушення природного вигляду ґрунту або рослинності – свіжі сліди земляних робіт, примʼята трава, переміщений каміння, нещодавно зрізані гілки. При встановленні міни розрахунок залишає сліди, навіть маскуючи позицію.
• Нетипові предмети на узбіччі – чохол, ящик, будь-який прямокутний об’єкт, що розміщений обабіч маршруту і орієнтований у бік дороги. Навіть під маскуванням характерна форма корпусу міни ТМ-83 (455 × 377 × 440 мм) може бути помітна при уважному огляді.
• Провідна лінія – у керованому варіанті від міни до позиції оператора прокладається проводка завдовжки до 100 м. Дріт може бути прихований у траві, під ґрунтом або прикритий підручними матеріалами – але слід від прокладання залишається.
• Характерне розміщення на підвищенні – у гірській місцевості або поруч із будівлями міна ТМ-83 нерідко встановлюється вище рівня дороги для забезпечення оптимального кута ураження. Огляд висот, другого поверху будівель та схилів є обов’язковим елементом перевірки маршруту.
• Зовнішній дріт-розтяжка або обривний датчик – у варіанті з детонатором МВЄ-72 поперек маршруту може бути натягнутий тонкий провід обривного датчика цілі. Виявити його складно, але при правильному освітленні та куті зору – можливо.

Після виявлення будь-яких ознак потенційного мінування підрозділ зупиняється, особовий склад залишає техніку і відходить на безпечну відстань. Рішення про подальші дії приймає сапер або командир підрозділу залежно від варіанту встановлення та наявних засобів.

Порядок дій при виявленні міни ТМ-83 та правила безпеки

Дії при виявленні міни ТМ-83 суворо регламентовані і відступ від них становить пряму загрозу для особового складу. Ключове правило: будь-яка міна ТМ-83, виявлена в некерованому варіанті або варіант якої невідомий, вважається смертельно небезпечною при наближенні ближче ніж на 10 метрів. Сейсмічний датчик реагує на кроки людини, а ІЧ-датчик – на тепловий підпис тіла. Підрив може відбутися без жодного попередження.

Алгоритм дій при виявленні або підозрі на міну ТМ-83:

1. Негайна зупинка руху – весь підрозділ зупиняється, колона не скупчується на вузькій ділянці. Техніка не рухається до завершення перевірки.
2. Евакуація з техніки – особовий склад покидає машини і відходить від підозрілого об’єкту не менш ніж на 300 метрів – за зоною ефективного ураження ударним ядром та поза зоною сейсмічного датчика.
3. Виклик саперного підрозділу – самостійні спроби знешкодити міну ТМ-83 в некерованому варіанті категорично заборонені. Лише кваліфікований сапер може оцінити варіант встановлення та прийняти рішення про подальші дії.
4. Оцінка варіанту встановлення – сапер з безпечної відстані (за допомогою оптики або БПЛА) встановлює наявність провідної лінії керованого варіанту. Якщо лінія виявлена – можливе дистанційне переведення міни в безпечний режим і подальше знешкодження. Якщо ні – єдиний метод нейтралізації: обстріл корпусу великокаліберним кулеметом.
5. Обстріл великокаліберним кулеметом – проводиться з укриття, з дистанції, що гарантує безпеку стрільцю. Метою є руйнування корпусу міни та виведення з ладу детонатора без ініціювання основного заряду. Обстріл проводиться строго за командою сапера.

Окремо слід зазначити: застосування мін-сюрпризів МС-3 або МС-4 як засобу захисту міни ТМ-83 від знешкодження суттєво змінює тактику роботи. Навіть у керованому варіанті наближення до міни без попередньої перевірки на наявність додаткових елементів є неприпустимим. Перевірка на міни-сюрпризи виконується дистанційно – за допомогою кішки (металевого гачка на мотузці) або спеціалізованих засобів.

Висновок

Протитанкова міна ТМ-83 – це не просто старий радянський боєприпас із технічної документації. Це реальна загроза, що фіксується на сучасних театрах бойових дій і продовжує знищувати бронетехніку та особовий склад. Її головна небезпека – не в потужності заряду, а в логіці застосування: вона діє осторонь від маршруту, спрацьовує без фізичного контакту і в некерованому варіанті не підлягає знешкодженню стандартними методами.

Для читача ця стаття означає одне: знання про протибортові міни – не теоретичний матеріал, а практичний інструмент виживання. Розуміння того, де і як встановлюється міна ТМ-83, яких ознак слід шукати на узбіччі маршруту і як діяти при їх виявленні – може безпосередньо вплинути на результат бойового завдання або цивільної евакуації.

Наступний крок – не зупинятися на одній статті. Тема мінної безпеки пов’язана з більш широкими розділами інженерної підготовки, саперної справи та тактичної підготовки, які детально розкриті на порталі ВИШКІЛ. Регулярне навчання, повторення матеріалу та відпрацювання алгоритмів дій – це не формальність, а основа безпечної роботи в умовах мінної загрози.

Часті питання (FAQ)

Чи може міна ТМ-83 вразити легкоброньовану техніку та автомобілі, а не лише танки?

Так. Попри назву «протитанкова», міна ТМ-83 формує ударне ядро, здатне пробити 100 мм броні. Для БТР, БМП, MRAP та небронованих автомобілів це означає гарантоване ураження при потраплянні в сектор дії міни. Борт легкоброньованої машини не забезпечує жодного захисту від ударного ядра.

Чи спрацює міна ТМ-83 на цивільний автомобіль або людину, що проходить поруч?

Сейсмічний датчик міни ТМ-83 реагує на вібрацію, характерну для бронетехніки – тобто на важкі гусеничні або колісні машини. Проте ІЧ-датчик може зреагувати на теплове випромінювання людського тіла при наближенні ближче ніж на 10 метрів. Тому безпечна відстань від будь-якого підозрілого об’єкту – не менше 300 метрів, а не «мені нічого не загрожує, бо я пішки».

Як впливає погода на ефективність міни ТМ-83?

Туман, густий снігопад, злива або задимленість з видимістю менше 50 метрів суттєво знижують ефективність ІЧ-датчика або повністю виключають його спрацювання. Сейсмічний датчик при цьому продовжує працювати. Тому в умовах поганої видимості міна ТМ-83 може не підірватися при проходженні техніки – але покладатися на це в тактичних рішеннях категорично не варто.

Чи можна знешкодити міну ТМ-83 самостійно без саперної підготовки?

Ні. Міна ТМ-83 в некерованому варіанті не підлягає знешкодженню навіть для навченого сапера – лише знищенню вогнем великокаліберного кулемету. Будь-яка спроба наближення до міни ближче ніж на 10 метрів несе смертельний ризик. Без розуміння варіанту встановлення, стану датчиків та наявності мін-сюрпризів – самостійні дії гарантовано призведуть до загибелі або тяжкого поранення.

Про джерело та межі застосування матеріалу

Ця стаття підготовлена на основі посібника для військовослужбовців Збройних Сил України, Національної гвардії України та Територіальної оборони України «Міни», авторами якого є Дідур Олександр Леонідович та Шевченко Михайло Сергійович. Матеріал адаптовано для освітньої платформи ВИШКІЛ з метою підвищення рівня поінформованості цивільного населення та особового складу.

Стаття носить виключно ознайомчий характер. Її мета – сформувати базове розуміння конструкції, принципу дії та небезпеки протитанкових протибортових мін, а не підготувати читача до самостійних дій з боєприпасами.
