ПРОТИТАНКОВІ ПРОТИГУСЕНИЧНІ МІНИ

Протитанкові протигусеничні міни є одним із найнебезпечніших видів інженерних боєприпасів, що масово застосовуються у сучасних війнах. Навіть через багато років після встановлення такі вибухові пристрої продовжують становити смертельну загрозу для військових, цивільного населення, транспорту та рятувальних служб. Значна частина мін здатна зберігати бойові властивості десятиліттями, а окремі зразки з часом стають ще небезпечнішими через деградацію корпусу та підвищення чутливості підривачів.

⚠️ Важливо: цей матеріал підготовлений виключно з ознайомчою та навчально-аналітичною метою. Інформація наведена для розуміння рівня загрози, особливостей конструкції та принципів дії мінно-вибухових пристроїв. Будь-які спроби самостійного пошуку, наближення, торкання, переміщення або знешкодження мін суворо заборонені та смертельно небезпечні. У разі виявлення підозрілих предметів необхідно негайно відійти на безпечну відстань, попередити інших та повідомити відповідні служби – Державна служба України з надзвичайних ситуацій або Національна поліція України.

У цій статті ми розглянемо найбільш поширені радянські та російські протитанкові протигусеничні міни, їх основні модифікації, тактико-технічні характеристики, принципи дії, особливості встановлення та фактори, які роблять ці боєприпаси особливо небезпечними навіть після завершення бойових дій.

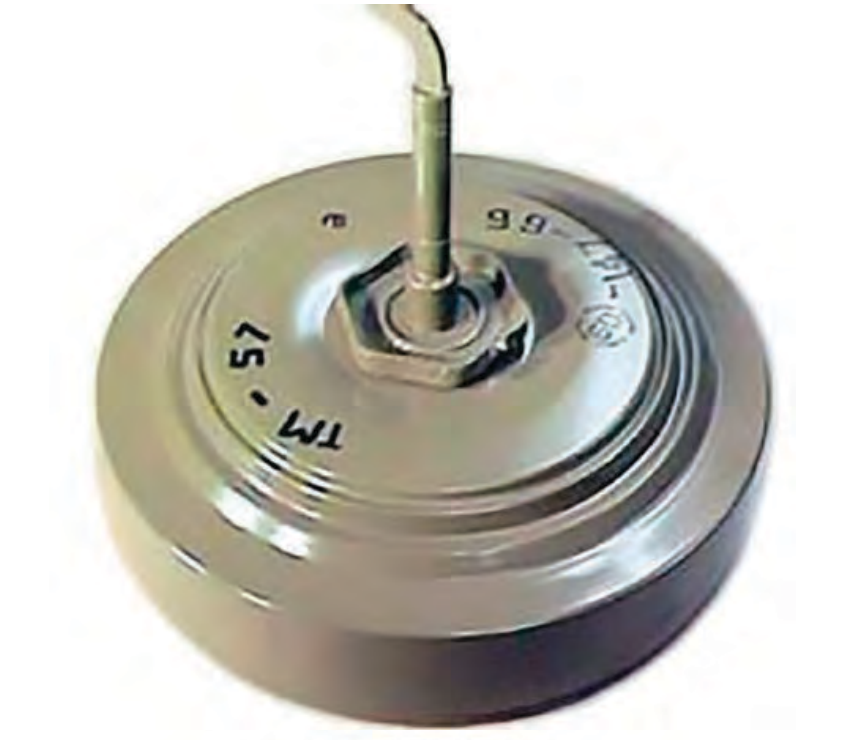

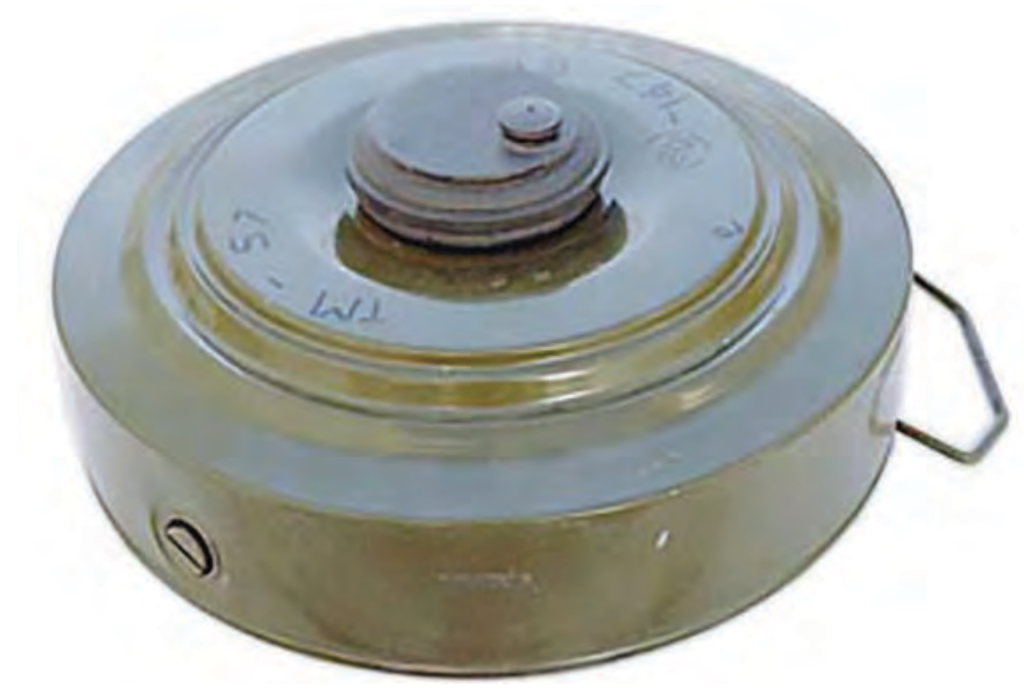

Протитанкова міна ТМ-57

ТМ-57 – потужна та надійна протигусенична міна зі сталевим корпусом, яка залишається на бойовому чергуванні завдяки своїй відомій надійності і простоті підривачів. У порівнянні зі значно поширенішою міною ТМ-62, вона має меншу масу та більшу площу датчика цілі, що в ряді умов забезпечує вищу ймовірність ураження. Відмінна риса конструкції – додаткове гніздо для підривача серії МУВ, що дозволяє встановити міну в положення “неможливість вилучення”, а також використовувати її в ролі керованої або просто підривного заряду.

Принцип дії міни ТМ-57

Вибух відбувається при наїзді гусениці або колеса на підривач чи натискну кришку. Пошкоджує 3–4 траки гусениці та виводить опорний каток танка з ладу разом з балансиром. Проти БТР, наприклад: БТР-70 підрив під передньою віссю викликає повне руйнування ходового колеса та редуктора, але машина здатна продовжити рух. Для БМД наслідки значно важчі – часто бойова машина підлягає повному списанню.

ТТХ міни ТМ-57

Місця встановлення мін ТМ-57

Важливо розуміти, що строк бойової роботи міни ТМ-57 не обмежується часом. При руйнуванні металевого корпусу від корозії чутливість зростає від штатних 200–500 кг до критичних 3–5 кг, що перетворює стару занедбану міну на ще більш підступну та небезпечну. Встановлюються міни ТМ-57 зазвичай в наступних місцях

• На ґрунт;
• В ґрунт;
• В сніг;
• Під воду – вручну або механізованими засобами (ПМЗ-4П, ГМЗ-3, ВСМ-1).

Забарвлення міни ТМ-57

Зазвичай міна ТМ-57 має темно-зелене або оливково-зелене забарвлення. Маркування наноситься фарбою чорними літерами на кришку або борт корпусу.

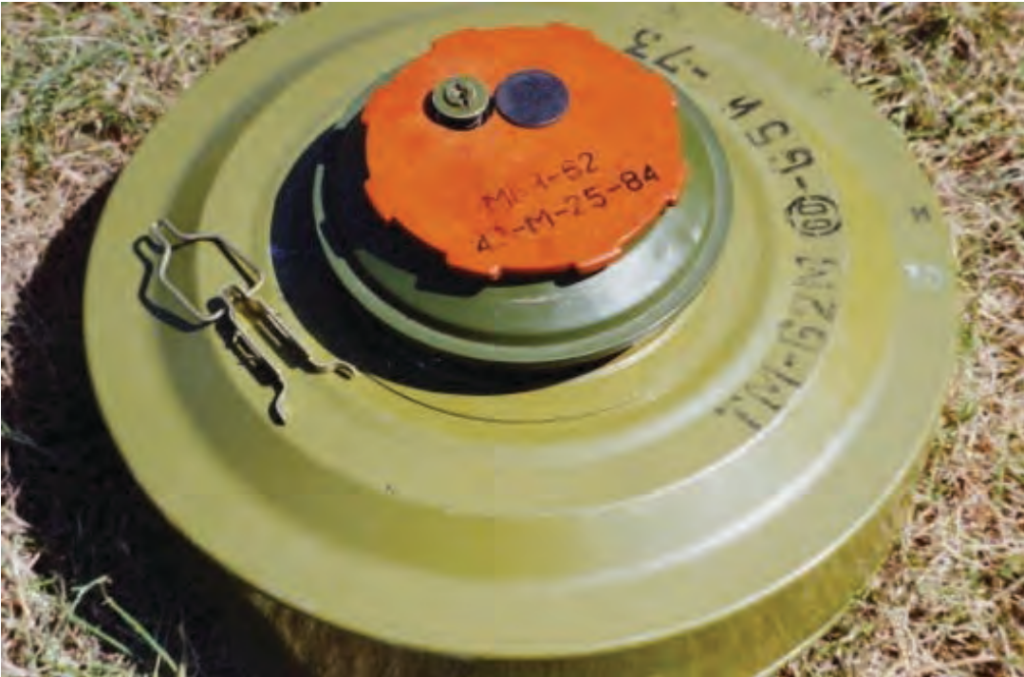

Протитанкова міна ТМ-62М

Міна ТМ-62М є еталоном радянської та сучасної російської протигусеничної міни. При підриві знищує від 3 до 6 траків гусениці, повністю виводить з ладу каток та балансир танка. Для БМП вибух зазвичай розриває корпус по зварних швах – машина найчастіше відновленню не підлягає. БМД після підриву просто розвалюється: екіпаж частково гине, частково отримує важкі поранення.

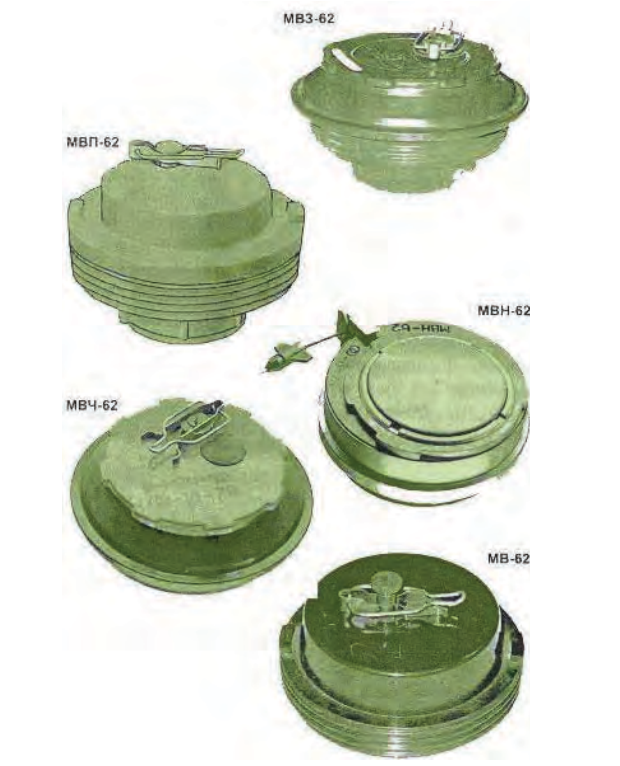

Сімейство підривачів ТМ-62 є надзвичайно різноманітним: МВ-62, МВЗ-62, МВЧ-62, МВП-62, МВП-62М, МВД-62, МВШ-62, ВТ-17, МЗК, ДУ-62, МВН-62, МВН-72, МВН-80. Розміри датчика цілі визначаються конструктивними особливостями конкретного підривача.

ТТХ міни ТМ-62М

Основний підривач МВД-62 – двотактний, спрацьовує від двох послідовних натискань з інтервалом не більше однієї секунди. Завдяки цьому він стійкий до дії каткових мінних тралів та зарядів розмінування. Фактично: спрацьовує під другим катком танка або другим колесом БТР.

⚠️ Важливо: Міна ТМ-62М нерідко доопрацьовується (свердлінням отвору) для встановлення підривача серії МУВ в положення “неможливість вилучення”. При виявленні міни це обов’язково треба враховувати!

Підривачі МВН-62 / МВН-72 – неконтактні магнітні. Термін бойової роботи 1–3 місяці залежно від температури. Спрацьовують від магнітного поля танка або автомобіля. Мають вкрай високу чутливість: здатні спрацювати від наближення людини з металевими предметами (каска, зброя, взуття з цвяхами) або від перебування ближче 200 м від ліній електропередач та РЛС.

⚠️ Забороняється:

• підносити до мін з МВН-62/72/80 феромагнітні предмети;
• шукати такі міни щупами;
• намагатись знешкодити вручну.

Пошук проводиться – виключно візуальним спостереженням.

Родина мін ТМ-62П / П2 / П3 / Т / Б / Д

Всі ці міни є варіантами єдиного сімейства ТМ-62, але відрізняються матеріалом корпусу, що принципово впливає на можливість їх виявлення металодетекторами:

Міна ТМ-62Б

Виготовлена з твердої вибухової речовини ВВО-32 без корпусу. Жовто-сірий колір з темно-коричневими вкрапленнями – це колір самої вибухівки, яка зазвичай не забарвлюється. Особливо небезпечна для пошукових собак: запах однієї міни може перешкодити собаці виявити сусідні міни і виключає виявлення корпусних мін в радіусі 10–18 метрів.

Міна ТМ-62Д

Міна ТМ-62Д є взривним пристроєм з дерев’яним корпусом – найважча і найпотужніша з радянських протигусеничних мін за вибухо-ваговими показниками. Добре виявляється щупами та пошуковими собаками.

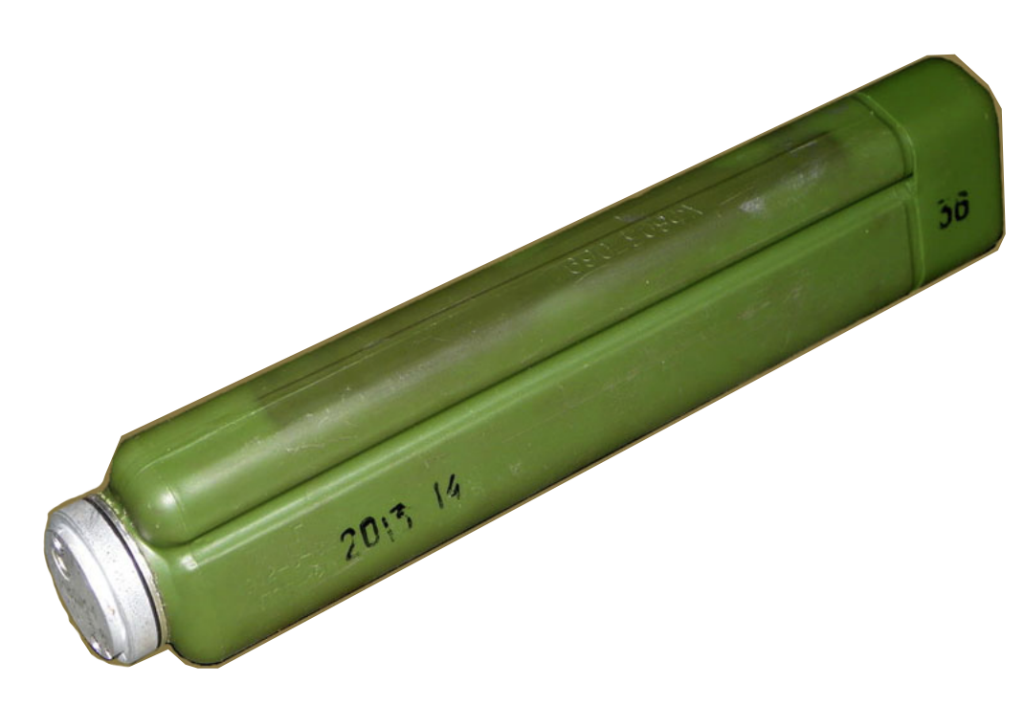

Протитанкова міна 9М211 (ПТМ-1, ПТМ-1Г)

Принципово відрізняється від попередніх: встановлюється виключно РСЗВ «Ураган» реактивними снарядами 9М27К2, які вміщують по 24 міни. Після викиду з ракети міна автоматично переходить в бойове положення через 60–100 секунд. Поліетиленовий корпус, гідромеханічний підривач вбудованої конструкції, система самоліквідації вибухом.

ТТХ міни

⚠️ПТМ-1 є невилученою та незнешкодженою: оснащена самоліквідатором із невизначеним часом спрацювання. Ручне видалення – заборонено. Наближення до міни – заборонено. Знищення: каткові трали КМТ-5М або заряди розмінування УР-67, УР-77. Міни, що не самоліквідувалися, можна знищувати розстрілом зі стрілецької зброї з безпечної дистанції.

Одна установка РСЗВ «Ураган» (16 направляючих) одним залпом за 9 секунд встановлює мінне поле з 384 мінами, розмірами 400–900 м по фронту та 600–900 м в глибину. Середня відстань між сусідніми мінами – 23–24 метри.
